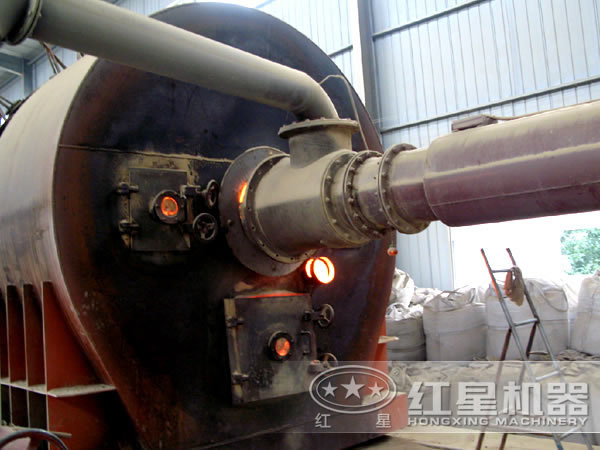

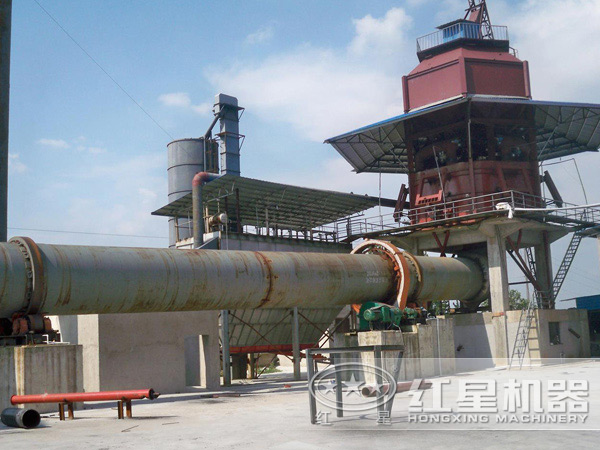

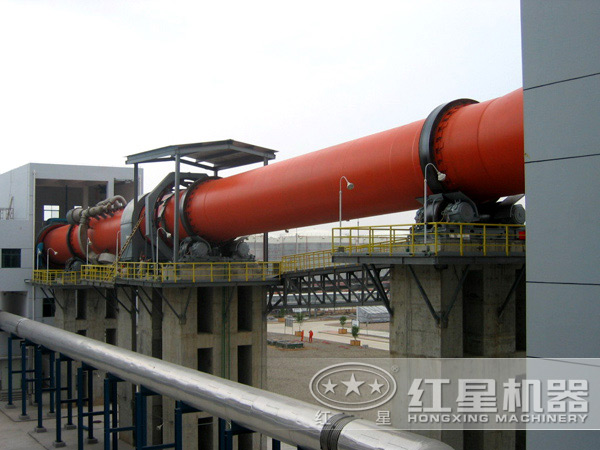

回轉窯簡介

回轉窯的俗稱為旋窯，是建材設備類的一種，回轉窯是統稱，根據不同規格分類性質也不同，常見的有水泥窯、冶金化工窯和石灰窯，這些回轉窯都是比較有針對性物料的回轉窯，性能較高，質量好?；剞D(zhuǎn)窯的生產方法分為兩大類，一類是干法生產，一類是濕法生產。回轉窯的詳細介紹如下。

回轉窯發展及應用

回轉窯的應用起源于水泥生產，1824年英國水泥工J阿斯普發明了間歇操作的土立窯；1883年德國狄茨世發明了連續操作的多層立窯；1885英國人蘭薩姆(ERansome)發明了回轉窯，將它投入生產，很快獲得可觀的經濟效益。回轉窯的發明，使得水泥工業迅速發展，同時也促進了人們對回轉窯應用的研究，很快回轉窯被廣泛應用到許多工業領域，并在這些生產中越來越重要，成為相應企業生產的核心設備。它的技術性能和運轉情況，在很大程度上決定著企業產品的質量、產量和成本?！敝灰蟾G轉，就有千千萬”這句民謠就是對生產中回轉窯重要程度的生動描述。在回轉窯的應用領域，水泥工業中的數量較多。水泥的整個生產工藝概括為”兩磨一燒”，其中”一燒”就是把經過粉磨配制好的生料，在回轉窯的高溫作用下燒成為熟料的工藝過程。因此，回轉窯是水泥生產中的主機，俗稱水泥工廠的”心臟”。

建材行業中，回轉窯除鍛燒水泥熟料外，還用來鍛燒粘土、石灰石和進行礦渣烘干等；耐火材料生產中，采用回轉窯鍛燒原料，使其尺寸穩定、強度增加，再加工成型；有色和黑色冶金中，鐵、鋁、銅、鋅、錫、鎳、鎢、鉻、銼等金屬以回轉窯為冶煉設備，對礦石、精礦、中間物等進行燒結、焙燒。如鋁生產中用它將氫氧化鋁焙燒成氧化鋁；煉鐵中用它生產供高爐煉鐵的球團礦；國外的”SL/RN法”、”Krupp法”用它對鐵礦石進行直接還原；氯化揮發焙燒法采用它提取錫和鉛等。選礦過程中，用回轉窯對貧鐵礦進行磁化焙燒，使礦石原來的弱磁性改變?yōu)閺姶判?，以利于磁選?；瘜W(xué)工業中，用回轉窯生產蘇打，鍛燒磷肥、硫化鋇等。上世紀60年代，美國LapPle等發明了用回轉窯生產磷酸的新工藝。該法具有能耗低、用電少、不用硫酸和可利用中低品位磷礦的優點，很快得到推廣。

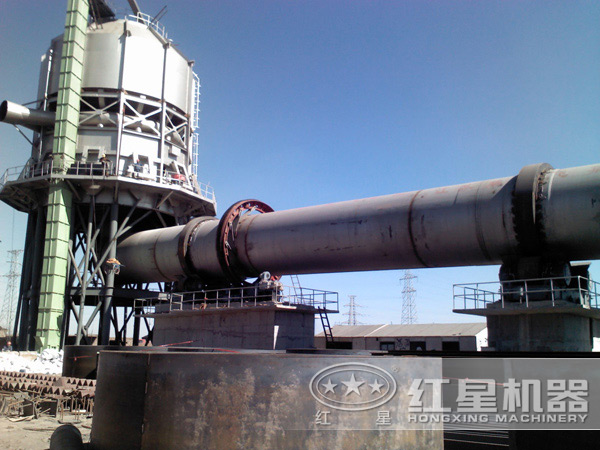

此外，在環保方面，世界上發達國家利用水泥窯焚燒危險廢物、垃圾已有20余年的歷史，這不僅使廢物減量化、無害化，而且將廢物作為燃料利用，節省煤粉，做到廢物的資源化。

水泥工業在發展過程中出現了不同的生產方法和不同類型的回轉窯，按生料制備的方法可分為干法生產和濕法生產，與生產方法相適應的回轉窯分為干法回轉窯和濕發回轉窯兩類。由于窯內窯尾熱交換裝置不同，又可分為不同類型的窯。

回轉窯的分類

水泥窯目前主要有兩大類，一類是窯筒體臥置（略帶斜度），并能作回轉運動的稱為回轉窯（也稱旋窯）；另一類窯筒體是立置不轉動的稱為立窯。

1、 濕法回轉窯的類型

用于濕法生產中的水泥窯稱濕法窯，濕法生產是將生料制成含水為32%~40%的料漿。由于制備成具有流動性的泥漿，所以各原料之間混合好，生料成分均勻，使燒成的熟料質量高，這是濕法生產的主要優點。

2、 干法回轉窯的類型

干法回轉窯與濕法回轉窯相比優缺點正好相反。干法將生料制成生料干粉，水分一般小于1%，因此它比濕法減少了蒸發水分所需的熱量。中空式窯由于廢氣溫度高，所以熱耗不低。干法生產將生料制成干粉，其流動性比泥漿差。所以原料混合不好，成分不均勻。

水泥回轉窯主要用于煅燒水泥熟料，分干法生產水泥回轉窯和濕法生產水泥回轉窯兩大類。冶金化工回轉窯則主要用于冶金行業鋼鐵廠貧鐵礦磁化焙燒；鉻、鎳鐵礦氧化焙燒；耐火材料廠焙燒高鋁釩土礦和鋁廠焙燒熟料、氫氧化鋁；化工廠焙燒鉻礦砂和鉻礦粉等類礦物。石灰回轉窯(即活性石灰回轉窯)用于焙燒鋼鐵廠、鐵合金廠用的活性石灰和輕燒白云石。

濕法回轉窯工藝

濕法回轉窯工藝做以介紹和分析。濕法回轉窯窯體通常比較長(長徑比為30～40)，為增加窯的傳熱面積，常在窯尾分掛有鏈條，加速水分蒸發。濕法回轉窯生產時在生料磨中加入水，將生料制成含水為30%～40%的料漿，經均化達到要求的料漿由窯頭喂料機送入窯內煅燒成熟料，出窯熟料經冷卻機冷卻，送入熟料庫，原煤經烘干兼粉磨成煤粉后再燃燒供給熟料煅燒所需熱量。

濕法回轉窯煅燒的特點是：由于生料制成泥漿，所以對非均質原料適應性強，生料成分均勻，工藝穩定，燒成的熟料質量高，熟料強度等級高，粉磨過程中粉塵少，窯尾飛灰少。但濕法生產時蒸發30%～40%的料漿水分，需要消耗較大熱量，能耗占水泥成本的1/2～1/3，較立窯和干法回轉窯均高。濕法生產由于熱耗高，能源消耗大，且生產時用水量大，消耗水資源，我國已把濕法水泥生產列為限制淘汰窯型。

水泥立窯的類型即特點

我國目前使用的立窯有兩種類型：普通立窯和機械立窯。

普通立窯是人工加料和人工卸料或機械加料；機械立窯是機械加料和機械卸料。機械立窯是連續操作的，它的產、質量及勞動生產率都比普通立窯高。 根據建材技術政策要求，小型水泥廠應用機械化立窯，逐步取代普通立窯。

回轉窯窯體的主要結構

1、窯殼，它是回轉窯（旋窯）的主體，窯殼鋼板厚度在40mm左右的鋼板，胎環的附近，因為承重比較大，此處的窯殼鋼板要厚一些。窯殼的內部砌有一層200mm左右的耐火磚。窯殼在運轉的時候，由于高溫及承重的關系，窯殼會有橢圓型的變形，這樣就會對窯磚產生壓力，影響窯磚的壽命。在窯尾大約有一米長的地方為錐形，使從預熱機進料室來的料能較為順暢地進入到窯內。

2、胎環、支持滾輪、軸承、胎環與支持滾輪都是用來支撐窯的重量用。胎環是套在窯殼上，它與窯殼間并沒有固定，窯殼與胎環之間是加有一塊鐵板隔開，使胎環與窯殼間保留一定間隙，不能太大也不能過小。如果間隙太小，窯殼的膨脹受到胎環的限制，窯磚容易破壞。如果間隙太大，窯殼與胎環間相對移動、磨擦更加厲害，也會使窯殼的橢圓變形更加嚴重，通常要在二者間加潤滑油。我門可以通過窯殼與胎環間的相對運動來憑估計窯殼的橢圓變形程度。

窯殼與胎環之間存在著熱傳導率的差異，必需借助外部的風車來幫助窯殼散熱，平衡減小兩者間的溫差。否則窯殼膨脹會受到胎環的限制。在開窯時，窯殼的升溫速率高于胎環，窯工必須控制回轉窯（旋窯）的升溫速率在50℃/h，這樣有利保護窯磚。 通常托輪要比輪帶寬50-100mm毫米左右，滾輪軸承是采用巴氏合金，如果軸承失去潤滑，會使軸承因溫度過高而燒壞。在軸承處都有冷卻水進行循環冷卻。為減少窯殼對胎環的熱輻射，造成托輪溫度過高，在二者之間都加有隔熱板來減少熱輻射。 回轉窯（旋窯），一般有2組到3組托輪。

3、止推滾輪就是限制回轉窯（旋窯）吃下或吃上時的極限開關。因為支持滾輪要比窯胎寬一些，為使托輪與輪帶能夠上下移動，磨損均勻。在胎環的端面設有止推滾輪。

止推滾輪只是起到阻擋的作用，滾輪本身并沒有動力。窯體的吃上吃下是靠滾輪的偏位，將托輪與窯的中心線有一定角度，讓托輪給窯體有向上的力，使窯殼上移。有時撒一些生料粉或?qū)⑼休啿粮蓛?，增大其磨擦系?shù)，也可使窯體上移。窯體吃下時，只要在托輪與輪帶之間撒上石墨粉，減小兩者間的磨擦力既可。當回轉窯（旋窯）吃下觸及到Y(jié)1開關時，液壓系統開始吃上動作，液壓系統吃上1分鐘，停止4分鐘，然后重復吃上1分鐘停4分鐘的動作，直到窯胎環觸及到Y(jié)5位置。此時窯體開始吃下，液壓系統泄壓2分鐘，停4分鐘，然后重復動作。直到窯體觸及到Y(jié)1位置又進行吃上，不斷重復以上的過程既可。在液壓系統停止動作時，內部的壓力不變。

液壓系統還有三道極限開關。吃上時，如果Y1開關有故障時，窯體會觸及到Y(jié)第二道開關，系統就會警報(此時窯體已超出吃上范圍30mm)，若又觸及到第三道開關，則系統會跳車(此時以超出吃上的范圍50mm)。回轉窯（旋窯）吃下時，如果開關有故障，則回轉窯（旋窯）在觸及到第二到開關時，系統就會警報，但不會跳車，因為有止推滾輪限制窯殼的吃下極限。

4、回轉窯無線測溫系統

回轉窯無線測溫設備，采用新無線通信技術，將熱電偶測得的窯內溫度數據傳送到操作室顯示。窯溫發送器使用電池供電，可同時采集多個熱電偶信號。它安裝在窯體上，隨筒體一道轉動，由于采取了隔熱措施，能夠耐受300℃以上的筒體輻射高溫，抗雨、抗曬、抗震動。窯溫接收器安裝在操作室，直接顯示窯內溫度，并有4-20mA輸出，可送計算機或其它儀表顯示。該套設備不僅結構簡單、安裝方便、工作可靠、經濟實用，而且數據準確、穩定、維護量少、壽命長久。

河南紅星機器回轉窯技術參數表

本文主要對回轉窯技術參數等內容進行了簡單分析，如果您想要選購任何種類回轉窯設備，均可到紅星機器購買，我公司設備種類繁多、型號齊全、性能好，能夠為您創造更大利潤空間。選購熱線：0371-67772626。
